WAF-E安全阀（0.8MPa）
WAF-E 安全阀用于稀油集中润滑系统，使系统压力不超过所调定值。适用介质为粘度值22～460mm2/s的润滑油。

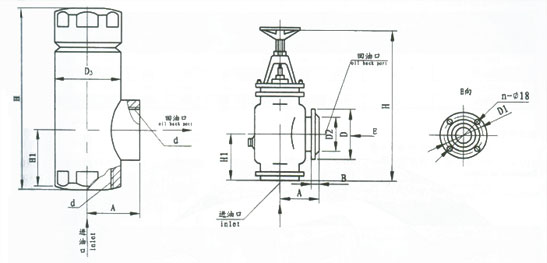

外观与外形尺寸
| 型号 |
公称通径 mm |
工作压力 MPa |
d | H | H1 | A |
法兰尺寸 |
D3 | 重量 kg |
||||
| D | D1 | D2 | B | n | |||||||||
| WAF-E20/0.5 WAF-E20/0.8 |
20 | 0.2～0.5 0.4～0.8 |
G3/4 | 140 | 56 | 35.5 | - | - | - | - | - | 45 | 1.2 |
| WAF-E25/0.5 WAF-E25/0.8 |
25 | 0.2～0.5 0.4～0.8 |
G1 | 165 | 70 | 40 | - | - | - | - | - | 50 | 1.6 |
| WAF-E32/0.5 WAF-E32/0.8 |
32 | 0.2～0.5 0.4～0.8 |
G11/4 | 194 | 88 | 48 | - | - | - | - | - | 60 | 2.8 |
| WAF-E40/0.5 WAF-E40/0.8 |
40 | 0.2～0.5 0.4～0.8 |
G11/4 | 194 | 88 | 52 | - | - | - | - | - | 60 | 2.8 |
| WAF-E50/0.5 WAF-E80/0.5 WAF-E100/05 |
50 80 100 |
0.2～0.8 | - | 420 485 540 |
110 125 155 |
110 125 135 |
165 200 220 |
125 160 180 |
100 135 155 |
18 18 18 |
4 8 8 |
- | 15 23 31 |
注：法兰转接尺寸按JB/T 81-1994 《凸面板式平焊钢制管法兰》 （PN=1MPa） 的规定。
标志示例：公称压力为0.8MPa，公称通径为40mm，工作压力为0.2～0.5MPa 的安全阀；WAF-E40/0.5 安全阀 JB/ZQ 4594-1997
标志示例：公称压力为0.8MPa，公称通径为40mm，工作压力为0.2～0.5MPa 的安全阀；WAF-E40/0.5 安全阀 JB/ZQ 4594-1997
