WSWCQ双筒网式磁式过滤器（0.63MPa）

WSWCQ 双筒网式磁芯过滤器由两组过滤装置和一个六通换向阀组成，工作时，一级过滤器投入运行，另一组备用。过滤器的公称压力为0.63MPa，滤芯清洗压降不大于0.1MPa，进出口压差 0.03MPa，适用于稀油润滑系统及液压传动系统中，用以过滤各种粘度的润滑油、液压油。适用介质粘度值为46～460mm2/s。

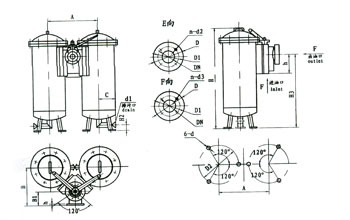

外观与外形尺寸

型号	公称通径 mm	A	B	B1	b	b1	C	D2	D3	H	H1	H2	h	d	d1
型号	mm
WSWCQ-50	50	45	325	130	18	20	170	260	240	600	480	70	170	19	G4/1
WSWCQ-65	65	474	340	140	20	20	170	260	240	810	630	70	200	19	G4/1
WSWCQ-80	80	529	367	145	20	20	180	350	300	820	620	70	220	19	G4/1
WSWCQ-100	100	550	381	160	22	20	180	350	300	1000	780	70	250	19	G4/1
WSWCQ-125	125	779	494	165	24	20	220	600	550	1340	1060	100	300	19	G4/1
WSWCQ-150	150	817	533	190	24	30	220	600	550	1450	1120	100	340	24	G4/1
WSWCQ-200	200	938	613	230	24	30	260	650	600	1500	1120	120	420	24	G4/1
WSWCQ-250	250	1034	676	260	26	30	260	700	640	1600	1190	120	500	24	G4/1
WSWCQ-300	300	1288	814	290	28	30	260	1000	900	1720	1120	120	570	24	G4/1

型号	公称通径 mm	A	B	B1	b	b1	C	D2	D3	H	H1	H2	h	d	d1
型号	mm
WSWCQ-50	50	45	325	130	18	20	170	260	240	600	480	70	170	19	G4/1
WSWCQ-65	65	474	340	140	20	20	170	260	240	810	630	70	200	19	G4/1
WSWCQ-80	80	529	367	145	20	20	180	350	300	820	620	70	220	19	G4/1
WSWCQ-100	100	550	381	160	22	20	180	350	300	1000	780	70	250	19	G4/1
WSWCQ-125	125	779	494	165	24	20	220	600	550	1340	1060	100	300	19	G4/1
WSWCQ-150	150	817	533	190	24	30	220	600	550	1450	1120	100	340	24	G4/1
WSWCQ-200	200	938	613	230	24	30	260	650	600	1500	1120	120	420	24	G4/1
WSWCQ-250	250	1034	676	260	26	30	260	700	640	1600	1190	120	500	24	G4/1
WSWCQ-300	300	1288	814	290	28	30	260	1000	900	1720	1120	120	570	24	G4/ 1

型号	公称通径 mm	进出口法兰尺寸 mm
型号	公称通径 mm	DN	D	D1	n	d2	d3
WSWCQ-50	50	50	160	125	4	18	M16
WSWCQ-65	65	65	180	145	4	18	M16
WSWCQ-80	80	80	195	160	4	18	M16
WSWCQ-100	100	100	215	180	8	18	M16
WSWCQ-125	125	125	145	210	8	18	M16
WSWCQ-150	150	150	280	240	8	23	M20
WSWCQ-200	200	200	335	295	8	23	M20
WSWCQ-250	250	250	390	350	12	23	M20
WSWCQ-300	300	300	440	400	12	23	M20

注：回油口法兰转接尺寸按JB/T 81-1994　《凸面板式平焊钢制管法兰》（PN=1MPa）的规定。

标志示例：公称通径为50的双筒网式磁芯过滤器；WSWCQ-50　过滤器　　JB/ZQ　4592-1997
